河南五建建設集團歐安樂齡項目工程
泰柏板工程施工方案
目 錄
一、編制依據
二、工程概況
三、施工準備
四、施工要點
五、質量標準
六、安全事項
七、文明施工
一、編制依據
1、 歐安樂齡醫養中心4號樓室內隔墻施工圖及設計變更文件
2、《住宅裝飾裝修工程施工規范》GB50327-2001
3、《建筑裝飾裝修工程質量驗收規范》GB50210-2001
4、《建筑機械使用安全技術規程》JGJ33－88
5、《建筑工程施工現場供用電安全規范》GB50194－93
二、工程概況
建筑面積約5000㎡，隔墻采用輕質隔墻泰柏板安裝.
三、施工準備
1、根據施工工藝和工程預算做好各項準備工作，制定材料進場計劃，并對進場材料合理堆放，及時進行復驗，經甲方檢驗合格后方可使用。
2、根據項目部要求安排施工進度計劃，分解工作指標，制定勞動力需用計劃，保證足額的勞動力，確保工期進度的順利實現。
3、組織安裝人員進場，并對其做好現場規章制度、技術交底、安全規范操作、質量要求等教育，使其明確泰柏板特殊的施工工藝要求、各種操作規程及現場管理制度，掌握泰柏板的施工方法。
4、認真熟悉圖紙及有關設計文件，按現場實際情況設計好泰柏板的使用尺寸，爭取做到板材最大限度地有效利用，減少浪費，提高經濟效益。
5、各種機具設備在使用前應嚴格檢查，并進行調試，保證施工機具的正常使用，以提高工作效率及保障安全生產。
四、施工要點
1、泰柏板的特點
泰柏板是用鋼絲絲徑1.85MM低碳鐵絲網片和B2級聚苯乙烯泡沫塑料芯料組成，聚苯乙烯泡沫塑料厚70MM，鋼絲網片網孔50*50MM，兩鋼絲網片的間距100MM，聚苯乙烯泡沫塑料芯料容重13公斤/立方，鋼絲平網寬度150MM，陰角網總寬250MM，陽角網總寬350MM。其特點是自重輕、強度高、隔熱保溫、防火性能好、易安裝，此外泰柏板還有隔聲、防潮、防震等優點，是一種新型產品，適用于高度<3。5m，門窗寬度<1.22m的非承重內隔墻。
2、泰柏板的運輸、保管
①泰柏板經檢查合格后，方可運輸。
②車上應設有專用架，且須有可靠的穩定措施。
③運輸時，車啟動應慢,車速應勻,轉彎錯車時要減速，防止傾覆。
3、安裝工序
○1準備：按照設計要求準備板材、安裝備件，施工機具
○2放線：按照平面設計彈放平面位置線，（經驗收后進行應線，并將平面位置線在墻面及板頂交圈，兩線間距100mm。
○3安裝鋼筋碼：在彈好線的兩側各沿60cm用φ8沖擊鉆鉆孔，孔心鉆在線上，孔深50～70mm，然后將φ6長約20cm的鋼筋碼打入一側鉆好的孔內。墻板與墻板接縫處應加設鋼筋碼。
○4立板：將按平面截好的板立起，靠近一側鋼筋碼，再將另一側鋼筋碼打入孔內，使墻板夾緊。
○5連接及加固：在墻板與墻板、用150MM寬的平鋼絲網扎絲綁牢，并用22＃扎絲將上下鋼筋碼與墻板綁扎牢固，每個鋼筋碼上綁扎兩道。
⑥門洞口5—10CM處設2個φ6MM鋼筋碼固定。

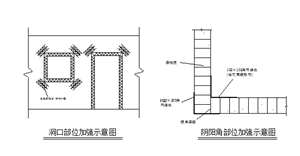

⑦并在所有陰陽角、門窗洞口板縫處要設加強網，陰陽角處用角網，門窗洞口用不小于600MM的平網呈45度角放置補強，用扎絲將其綁扎牢固，見下圖：
在門口周邊加350MM寬的槽型鋼絲網加強，同時在門口兩側上下各300MM處挖出100*100MM的洞，中間一個，門頭兩側300MM處挖100*100MMM的洞，（這樣做的目的方便粉刷時用砂漿填實，用以固定門框。）
8成品保護：a、泰柏板安裝完成后（抹灰之前）不得攀靠。
b、板面抹灰完成后，3d之內不可承受任何撞擊力。（此處由抹灰施工隊完成）
9其他未盡事宜及各節點詳見后附圖。
五、質量標準
1、隔墻板安裝應垂直、平整、位置正確，板材與梁底，屋頂樓板不應有大于20MM的裂縫。
2、板材表面應平整光滑，色澤一致、潔凈、接縫應均勻、順直。
3、隔墻上孔洞、槽、盒應位置正確、套割方正、邊緣整齊。
4、允許偏差與檢查方法：
項 目 允許偏差(mm) 檢驗方法 備注
鋼筋碼間距 ±50 鋼尺 抹灰前
鋼筋碼綁扎 兩道 牢固 目測 抹灰前
補網 平整 目測 抹灰前
板面 平順 2m靠尺 抹灰前
垂直 5 2m靠尺 抹灰前
板面平整 3 用2m靠尺和塞尺 抹灰后
板墻垂直 3 2m垂直檢測尺 抹灰后
陰陽角方正 3 用直角檢測尺 抹灰后
六、安全事項
1、進入施工現場戴好安全帽，遵守現場各種規章制度。
2、施工機具使用前應做好檢查，嚴禁機具帶“病”運轉，確保機具在正常狀態下使用，充分發揮機械效能，確保安全生產。
3、施工用電必須由專業電工操作，嚴禁私拉亂接電線，帶電機具必須安裝漏電保護器，并做到“一機、一閘、一保護”。
4、氣工鉗被箍碼卡住后，應關上鉗子氣門，用小木棍將卡住的箍碼剔去，不要用手捅。泰柏板未綁扎牢固前，不得靠扶。
5、施工中注意樓板洞口及臨邊，防止墜落。交叉作業時防止傷害他人和被他人傷害。
6、工地現場必須正確使用防護用品，夜間施工應有良好的照明。
七、文明施工
1、現場材具堆放要整齊有序，廢料應及時收放到指定地點，并做到工完料盡，料盡場清，不得亂放建筑垃圾。
2、杜絕長流水、長明燈現象，認真保護好測量標志及現場其他施工標志。并做好成品保護工作，防止成品破壞而造成返工及其他經濟損失。
